Konfigurasi NAT Overload di Cisco Packet Tracer

     Topologi

Baca Juga : Konfigurasi Inter Vlan Routing Multilayer Switch di Cisco Packet Tracer

Langkah-Langkah
     1. Pertama konfigurasi ip dari beberapa device, ubah ip menjadi seperti di topologi

         Server0

          PC0

         PC1

         PC2

     2. Kemudian konfigurasi IP pada R1

     R1(config)#int fa0/1
     R1(config-if)#no sh
     R1(config-if)#ip add 8.8.8.1 255.255.255.0
     R1(config-if)#ex
     R1(config)#int fa0/0
     R1(config-if)#no sh
     R1(config-if)#ip add 10.10.10.1 255.255.255.0
     R1(config-if)#ex

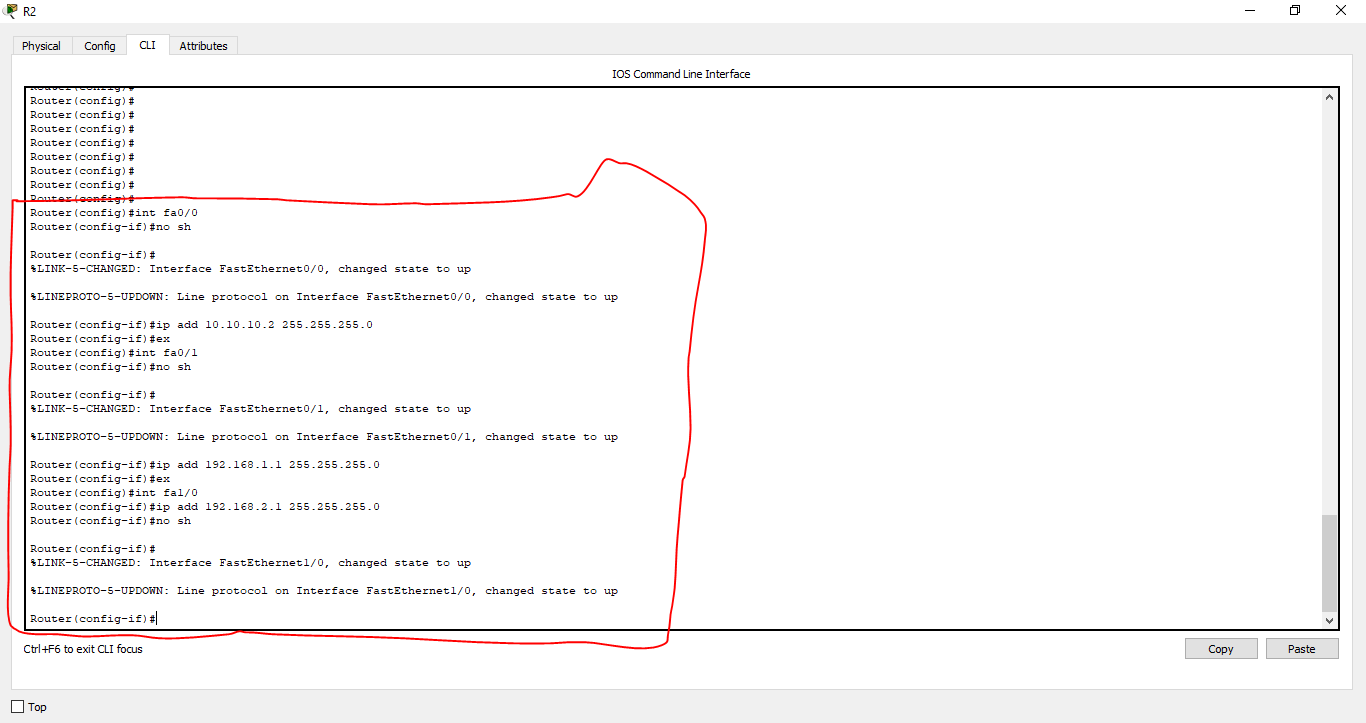

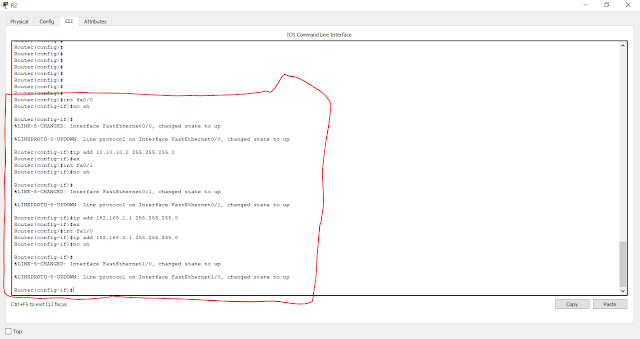

     3. Lalu konfigurasi IP pada R2

     Router(config)#int fa0/0
     Router(config-if)#no sh
     Router(config-if)#ip add 10.10.10.2 255.255.255.0
     Router(config-if)#ex
     Router(config)#int fa0/1
     Router(config-if)#no sh
     Router(config-if)#ip add 192.168.1.1 255.255.255.0
     Router(config-if)#ex
     Router(config)#int fa1/0
     Router(config-if)#ip add 192.168.2.1 255.255.255.0
     Router(config-if)#no sh
     Router(config-if)#ex

     4. Setelah itu konfigurasi NAT Overload pada R2, ip nat inside digunakan untuk interface yang mengarah ke local, sementara ip nat outside digunakan untuk interface yang mengarah ke public

     Router(config)#ip route 0.0.0.0 0.0.0.0 10.10.10.1
     Router(config)#ip nat inside source list 1 int fa0/0 overload
     Router(config)#access-list 1 permit 192.168.1.0 0.0.0.255
     Router(config)#access-list 1 permit 192.168.2.0 0.0.0.255
     Router(config)#int fa0/0
     Router(config-if)#ip nat outside
     Router(config-if)#ex
     Router(config)#int fa0/1
     Router(config-if)#ip nat inside
     Router(config-if)#ex
     Router(config)#int fa1/0
     Router(config-if)#ip nat inside
     Router(config-if)#ex

     5. Langkah terakhir, ping ip server0 menggunakan PC0 dan PC2
         PC0

         PC2

     Bila kurang jelas kamu bisa mengunduh file packet tracer di sini NAT Overload.pkt.
