Konfigurasi Inter VLAN Routing Dengan Multilayer Switch Cisco Packet Tracer

     Disini saya akan mengkonfigurasi Inter Vlan Routing dengan multilayer switch. Inter vlan routing juga bisa dilakukan dengan metode routing on stick yaitu menggunakan router sebagai ujung topologi. Langsung saja ke langkah-langkahnya

Baca Juga : Konfigurasi NAT Overload di Cisco Packet Tracer

     Topologi

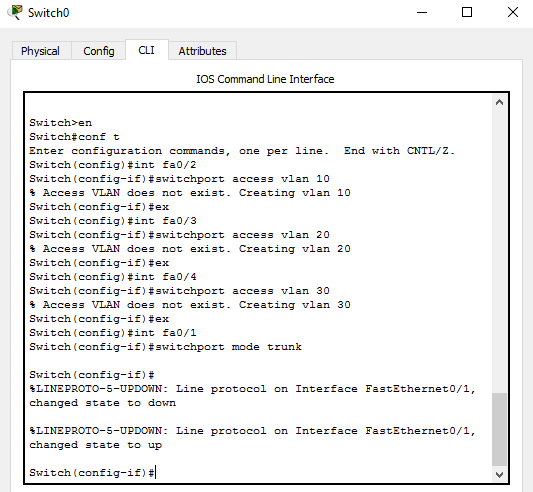

     1. Pertama masuk ke konfigurasi Switch0
         Switch>en
         Switch#conf t
         Switch(config)#int fa0/2
         Switch(config-if)#switchport access vlan 10
         Switch(config-if)#ex
         Switch(config)#int fa0/3
         Switch(config-if)#switchport access vlan 20
         Switch(config-if)#ex
         Switch(config)#int fa0/4
         Switch(config-if)#switchport access vlan 30
         Switch(config-if)#ex
         Switch(config)#int fa0/1
         Switch(config-if)#switchport mode trunk

     2. Lalu masuk ke konfigurasi Multilayer Switch
         Switch>en
         Switch#conf t
         Switch(config)#int fa0/1
         Switch(config-if)#switchport trunk encapsulation dot1q
         Switch(config-if)#switchport mode trunk
         Switch(config-if)#ex
         Switch(config)#int vlan 10
         Switch(config-if)#ip add 192.168.10.1 255.255.255.0
         Switch(config-if)#int vlan 20
         Switch(config-if)#ip add 192.168.20.1 255.255.255.0
         Switch(config-if)#int vlan 30
         Switch(config-if)#ip add 192.168.30.1 255.255.255.0
         Switch(config-if)#ex
         Switch(config)#ip routing
         Switch(config)#vlan 10
         Switch(config-vlan)#vlan 20
         Switch(config-vlan)#vlan 30

     3. Lalu ubah IP Address pada setiap PC
         PC0

         PC1

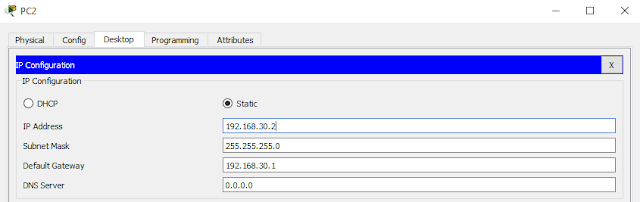

         PC2

     4. Setelah itu coba ping semua PC jika success atau reply maka konfigurasi berhasil

     File pkt dari artikel ini bisa di download disini
