Konfigurasi VOIP di Cisco Packet Tracer

Odyssey56 September 30, 2018
     Saya akan mengkonfigurasi Voice Over Internet Protocol di Cisco. Tanpa basa basi kita langsung saja.
Baca Juga : Konfigurasi IPv6 di Cisco Packet Tracer

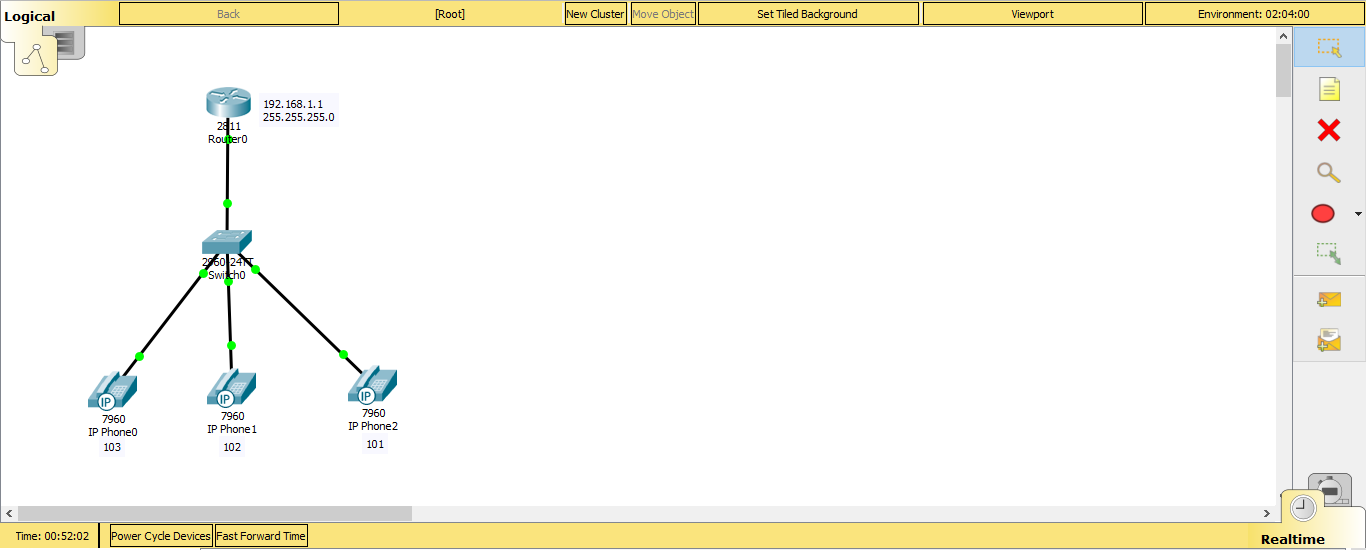

     Topologinya akan seperti ini

     1. Hidupkan Ip phone dengan cara memasukkan kabel ke port ip phone.

     2. Konfigurasi switch dan ubah ether 1 sampai 24 menjadi vlan 1 dengan cara

     Switch>en
     Switch#conf t
     Enter configuration commands, one per line.  End with CNTL/Z.
     Switch(config)#int ra fa0/1-24
     Switch(config-if-range)#switchport mode access
     Switch(config-if-range)#switchport voice vlan 1
     Switch(config-if-range)#ex

     3. Konfigurasi DHCP Pool untuk ip phone di router dan ip router dengan cara

     Router>en
     Router#conf t
     Enter configuration commands, one per line.  End with CNTL/Z.
     Router(config)#ip dhcp pool voice
     Router(dhcp-config)#network 192.168.1.0 255.255.255.0
     Router(dhcp-config)#default-router 192.168.1.1
     Router(dhcp-config)#option 150 ip 192.168.1.1
     Router(dhcp-config)#ex
     Router(config)#ip dhcp excluded-address 192.168.1.1

     Router(config)#int fa0/0
     Router(config-if)#no sh
     Router(config-if)#
     %LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
     %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
     Router(config-if)#ip add 192.168.1.1 255.255.255.0
     Router(config-if)#ex

     4. Konfigurasi telephon service dan nomer pada ip phone dengan cara

     Router(config)#telephony-service
     Router(config-telephony)#max-ephones 3
     Router(config-telephony)#max-dn 3
     Router(config-telephony)#ip source-address 192.168.1.1 port 2000
     Router(config-telephony)#auto assign 4 to 6
     Router(config-telephony)#auto assign 1 to 5
     Router(config-telephony)#ex

     Router(config)#ephone-dn 1
     Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 1.1, changed state to up
     Router(config-ephone-dn)#number 101
     Router(config-ephone-dn)#
     %IPPHONE-6-REGISTER: ephone-3 IP:192.168.1.2 Socket:2 DeviceType:Phone has registered.
     Router(config-ephone-dn)#ex
     Router(config)#ephone-dn 2
     Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 2.1, changed state to up
     Router(config-ephone-dn)#number 102
     Router(config-ephone-dn)#
     %IPPHONE-6-REGISTER: ephone-1 IP:192.168.1.4 Socket:2 DeviceType:Phone has registered.
     Router(config-ephone-dn)#ex
     Router(config)#ephone-dn 3
     Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 3.1, changed state to up
     Router(config-ephone-dn)#number 103
     Router(config-ephone-dn)#
     %IPPHONE-6-REGISTER: ephone-2 IP:192.168.1.3 Socket:2 DeviceType:Phone has registered.
     Router(config-ephone-dn)#

     5. Cek hasilnya dengan cara buka ip phone 2 dan klik pada gagang telpon agar telponnya diangkat dari telpon, kemudian masukkan nomer dari ip phone 1 yaitu 102. Lalu buka ip phone 1, bila LED merah berkedip angkat telpon lalu kedua telpon akan terkonekkan.

     6. Dan topologi akhir akan seperti ini

     Bila kurang jelas dapat di download file cisco packet tracer ini disini Voip.pkt
